 信號輸入類型

• 0-20ma輸入
• 2-10v輸入
• 0-10v輸入
• 4-20ma輸入
• 有設置鍵盤 信號類型備注標明
• 0-5v輸入

• 1-5v輸入

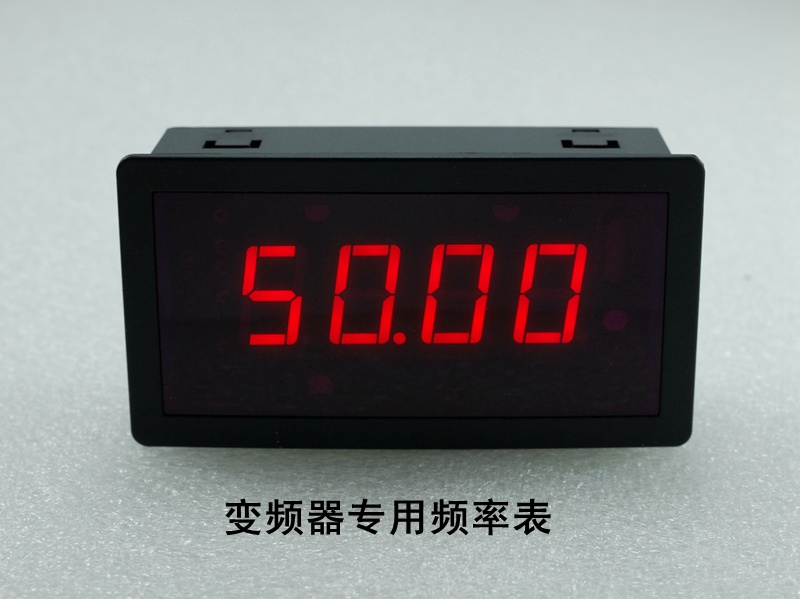

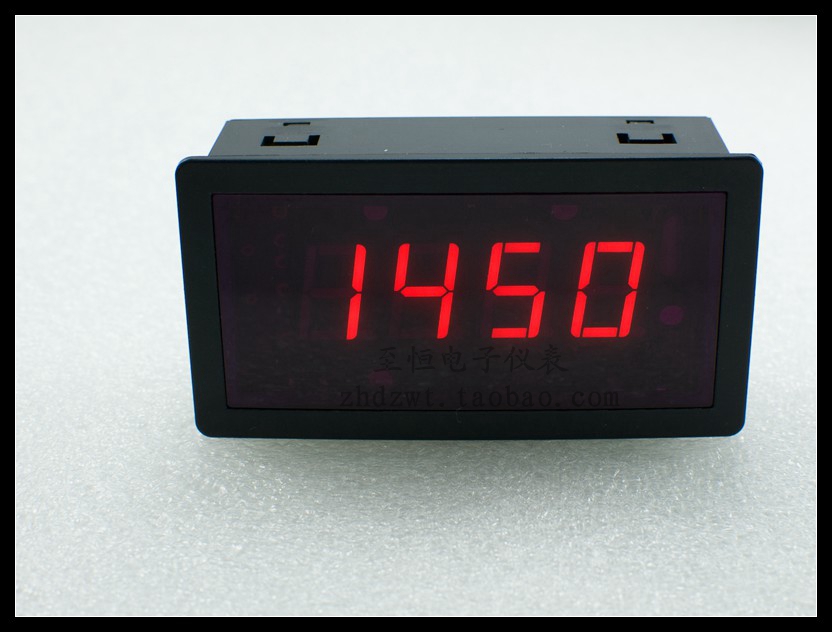

變頻器專用轉速表

本表內部采用最新型的A/D轉換芯片以及高穩定基準IC，大量采用貼片元器件，線路設計合理。產品穩定性好、測精度高、抗干擾能力強。在工業等干擾環境下穩定運行。解決了傳統模擬量頻率表，測量誤差大、易受干擾、需定期校驗等問題，是傳統模擬頻率表的理想代替品。

適用于變頻器輸出dc 0-10v電壓信號線性輸出信號，可用于遠程測量轉速、頻率。可修改顯示系數。直接對應顯示電機當前轉速。外型采用標準尺寸，安裝方便。

技術參數：

工作電壓：AC/DC 8-24V

顯示方式：0.56紅色LED
外型尺寸：79×43×25 mm
安裝開孔：76×39 mm
重量：   約60g
測量速率：≥3次/S
超量程顯示：首位顯示“1”或“-1”，后三位不顯示

測量精度：±1.5％，讀數±1字

線性輸出信號，測量轉速頻率。顯示范圍：0-9999

可修改顯示系數。直接對應顯示電機當前轉速。

（如需重新標定顯示系數，請聯系店主）

極限工作條件：

工作溫度：-10～+50℃

工作濕度：10～80%（無凝露）

工作氣壓：80～106kPa

陽光照射：無直接照射

 主要特點：

1.產品穩定性好、輸入阻抗高、測精度高、抗干擾能力強

2.外型采用標準尺寸，安裝方便

3.電源反接保護

使用注意事項：

1、按接線圖（見附圖）將插頭正確連接

2、連接完成后，請認真檢查連接是否正確，確認正確后，先接通電源，再輸入被測信號。

3、應避免強大的電磁干擾，測量導線最好用屏蔽線或絞線

4、輸入的最大電壓信號或電流信號不能大于規定的最大值.

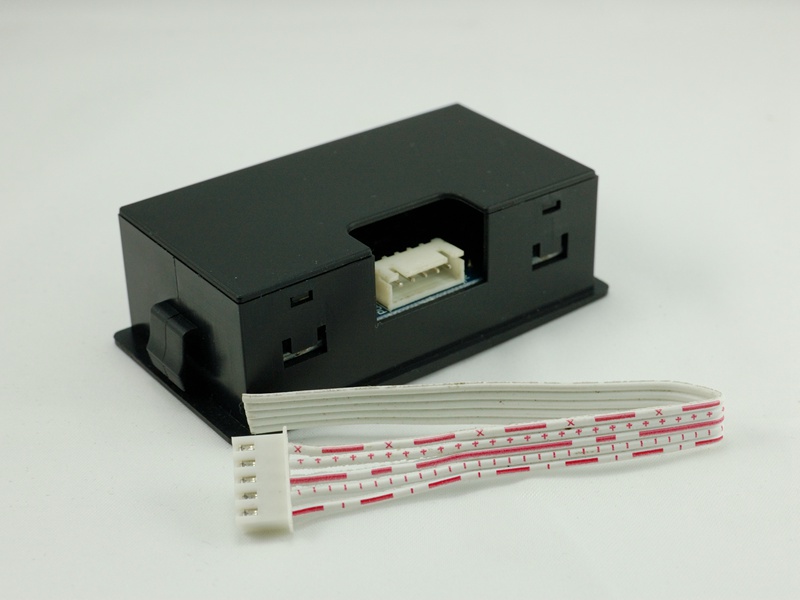

接線方式

1、電源+

2、電源GND

3、信號地

4、空

5、信號輸入
